Балка двутавровая

QR Code https://astekhome.ru/

Предлагаем купить балку двутавровую по самой выгодной цене в Екатеринбурге от производителя! Один из самых популярных представителей семейства ЛСТК. Легкий в монтаже и прочный в применении. Применяется для строительства зданий, и как самостоятельный несущий элемент. Доставка по всей России и СНГ.

Артикул: 222 Категории: ,

Поделиться в соцсетях

Загрузка...
Описание

Современные развитые технологии дают возможность значительно расширить возможности производственного и строительного процесса. Незаменимым помощником в этом вопросе оказывается такой вид металлопроката — как балка двутавровая. С ее помощью укрепляют стены и перекрытия, армируют опоры, создают очень прочные конструкции, она отлично выдерживает приходящиеся на неё нагрузки и выполняет функцию ребра жесткости каркаса.

Двутавр широко применяется при постройке промышленных зданий и многоэтажных домов, так как это основной элемент, входящий в состав несущих колонн. Даже в зданиях из ЛСТК, порой требуются черновые двутавры для особенно тяжелых нагрузок. Давайте разберёмся, что из себя представляет данный строительный материал.

Что такое балка двутавровая?

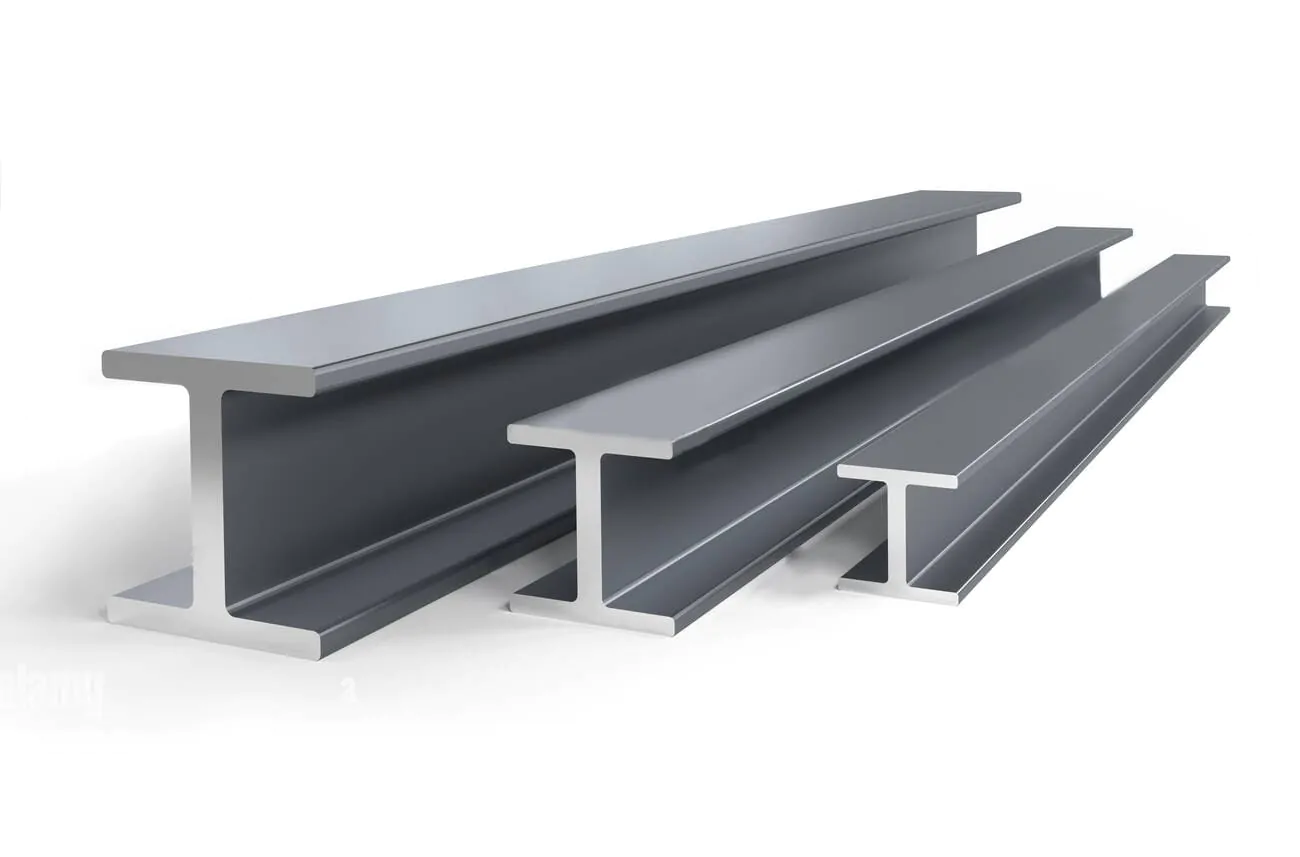

Балка двутавровая — это изделие фасонного проката, с сечением в форме буквы «Н», изготавливаемое из высококачественной стали при высоких температурах. Она состоит из двух полок и соединяющей их стенки. Название данного металлопроката произошло от латинского слова «taurus», что в переводе на русский означает «бык». То есть, в прямой интерпретации, данная разновидность металлопроката напоминает рога быка, отсюда и название.

Балка двутавровая

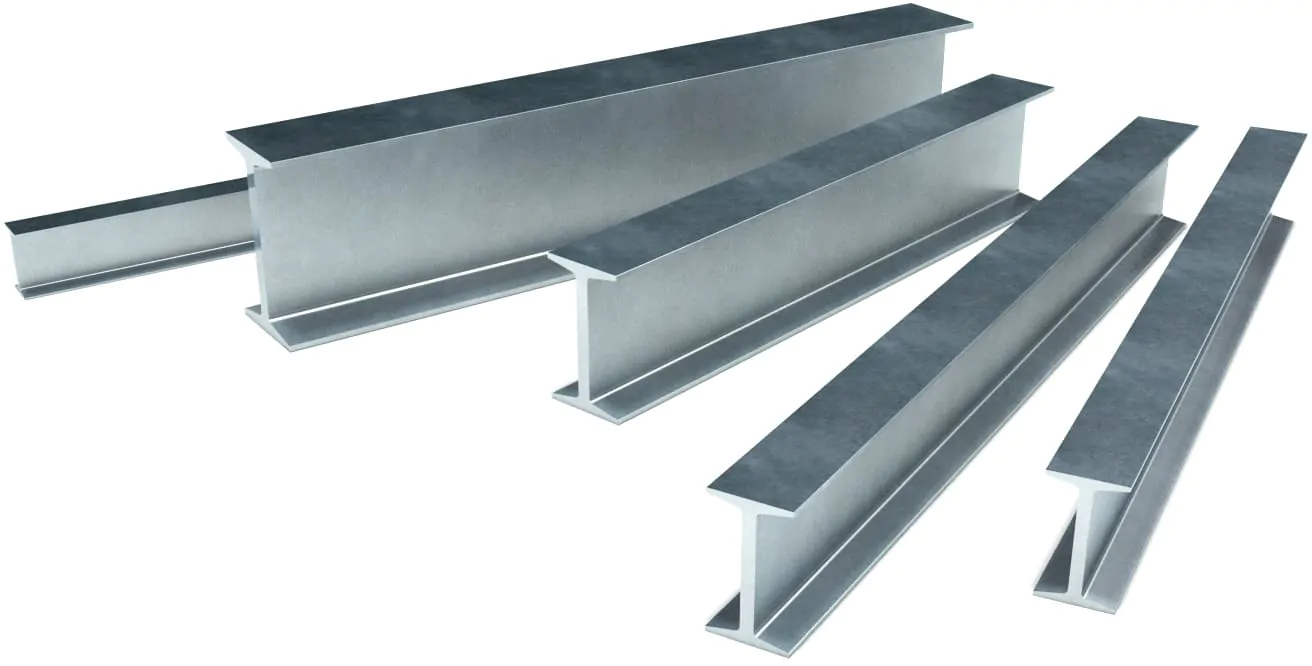

Виды двутавров

Производство двутавровых балок регламентируется целой серией государственных стандартов, в том числе: ГОСТ 19281, 535, 8239-89, 19425-74, 26020-83 и другими. В нашей компании можно выбрать и купить двутавровую балку, которая производится по двум известным технологиям:

Сварной вариант. Данные изделия получают методом сварки двух стенок и пояса в единую сверхпрочную конструкцию. Для изготовления такого типа изделий используется легированная, углеродистая сталь разных марок. Для повышения точности соединения, заготовки предварительно торцуют и фрезеруют.

Прокатный вариант. Производится горячекатаным методом на прокатных станах. При прохождении через вальцы, формируется необходимый профиль и сечение пластичных стальных заготовок.

Выполненные прокатным способом балки, имеют ограничения относительно ширины и длины, из-за особенностей станов, на которых их получают. В то время как сварные, могут иметь любую длину и ширину, которая необходима заказчику.

сортамент двутавров

Сортамент и маркировка двутавров:

Двутавры с параллельными внутренними гранями ‒ «П образные»

Б ‒ нормальные
Ш ‒ широкополочные
К ‒ колонные

Балки с уклоном внутренних граней полок от 6° до 12° ‒ «У образные»

М ‒ для подвесных путей
С ‒ для укрепления

Сырьем для производства данных изделий служит конструкционная углеродистая и легированная сталь. Однако сегодня, геометрические преимущества двутавра используют и в других материалах. Так, двутавровую балку научились собирать из алюминия, дерева, и даже гибриды – ХТС балки. Откуда такая популярность? Все благодаря высоким эксплуатационным характеристикам этой незамысловатой конструкции. Она позволяет рационально воспринимать нагрузки с высокими прочностными характеристиками на участках с наибольшим силовым напряжением.

При определении несущей способности двутавровой балки используют технические таблицы. В основе расчетов лежат 2 основных параметра: расстояние между опорами и общая нагрузка на конструкцию. Предусматривают и запас прочности: для сварных изделий он составляет до 30%.

Кроме ширины полок и угла наклона граней, двутавры классифицируются и по степени точности. Этот показатель говорит о допустимых отклонениях от размеров изделия. Степень точности отмечается на продукции буквой «В» или «Б». Если указана маркировка «В», значит это изделие с обычной точностью изготовления. Буква «Б» говорит о повышенной точности. Такая продукция подходит для сложных задач, требующих отсутствия даже мельчайших погрешностей. При ее изготовлении очень важно соблюдать допустимые показатели прогиба стенки, притупления наружных кромок и кривизны самого изделия.

В ГОСТ указаны следующие критерии точности для двутавров:

  • Допустимый прогиб стенки — не больше 0,15 мм.
  • Притупление наружных кромок — не более 2,2 мм (только для категории «Б», а для обычных балок этот показатель не имеет значения).
  • Кривизна изделия — не больше 0,2% от его длины.

Параметры соблюдения других характеристик, в том числе: высота двутавра или марка, а также ширина, толщина и перекос полок — зависят от размеров изделия и категории точности («В» или «Б»). Это большое количество коэффициентов, которыми пользуются производители при непосредственном изготовлении балок, а покупатели, во время их покупки. Они систематизированы в ГОСТе для металлопроката и оформлены в виде информационных таблиц.

Виды двутавров

Купить двутавровую балку в Екатеринбурге

Компания «Астекхоум» – это надежный и выгодный поставщик металлопроката, соответствующего стандартам ГОСТ по низкой цене. Мы предлагаем высокое качество исполнения, гарантируем надежность, прочность и долговечность изделий. Кроме того, мы производим всю линейку оцинкованных ЛСТК металлопрофилей.

Цена балки двутавровой разнится в зависимости от ее вида, типа, общих габаритов, марки стали. Кроме того, изделия имеют различную толщину и угол наклона полок. Эти характеристики необходимо учитывать перед покупкой данных изделий.

Горячекатаный способ получения, обеспечивает надежность и высокую прочность изделий. Они не потеряют свою геометрическую форму на протяжении очень длительного времени. А при наличии защитного цинкового покрытия, балка без проблем прослужит 70-80 лет.

Хотите купить двутавровую балку? Мы предлагаем приобрести готовый металлопрокат от производителя по доступной цене. К качеству реализуемой продукции предъявляются самые высокие требования. Мы дорожим нашими клиентами и наработанным имиджем компании, поэтому стараемся всегда добиваться максимально высоких результатов.

Позвоните нам прямо сейчас по бесплатному телефону +8 (800) 100-00-79 , оставьте заявку на сайте, или напишите на нашу электронную почту. Наши менеджеры помогут вам подобрать необходимые изделия, уточнят сроки производства и доставки, подберут гибкую схему оплаты и предоставят внушительную скидку!

купить двутавр

Характеристики

Двутавры ‒ это один из видов металлопроката. Форма поперечного сечения профиля ‒ «Н‒образная». Угол наклона внутренних граней составляет от 6 до 12°. Расположение полок ‒ параллельное. Длина обычной двутавровой балки находится в пределах от 4 до 12 м.

Схема двутавра сварного схема двутавра горячекатаного

Вес готового двутавра зависит от его номера, то есть высоты сечения и варьируется в среднем, от 10 кг/м для №10 до 140 кг/м для №60. Профильные размеры и геометрию балки контролируют на отрезке от 0,5 м. Максимально допустимая кривизна готового изделия не должна превышать 0,2% от общей длины балки. Разница теоретической и фактической массы изделия нормируется от +3 до ‒5%. Притупление наружного края полок для обычных двутавров не контролируется.

Точность прокатки двутавровых балок, как мы уже отмечали ранее — указывается в маркировке готовой продукции. Изделия обычной точности выпускаются с пометкой «В». Помимо этого, указываются размеры балки и максимально допустимую нагрузку на неё.

Балка двутавровая характеристики

Обычные двутавры производят из углеродистой или низколегированной стали, а на поверхность могут наносить цинковое, алюминиевое или ЛКП покрытие (эмаль, сурик).

Исходя из вышеописанного, двутавры имеют следующую классификацию:

  • нормальные — № 20Б, 25Б, 30Б, 35Б, 40Б, 50Б, 55Б, 60Б, 70Б;
  • широкополочные — № 20Ш, 25Ш, 30Ш, 35Ш, 40Ш, 45Ш, 50Ш, 60Ш, 70Ш, 80Ш, 90Ш, 100Ш;
  • колонные- № 20К, 25К, 30К, 35К, 40К.

Балки с уклоном граней полок:

  • уклон внутренних граней полок составляет 6-12% ‒ № 10, 12, 14, 16, 18, 20, 22, 24, 27, 30, 30, 36, 40, 45, 50, 55, 60;
  • для подвесных путей, уклон внутренних граней полок не более 12% ‒ № 18М, 24М, 30М, 36М. 45М;
  • для армирования шахтных стволов, уклон внутренних граней полок не более 16% ‒ № 14С, 20С, 20СА, 22С, 27С, 27СА, 36С.

Все перечисленные изделия должны соответствовать государственным стандартам качества:

ГОСТ 8239-89 – горячекатаные стальные двутавровые балки с уклоном внутренних граней полок;
ГОСТ 19425-74 – горячекатаные двутавровые балки для подвесных путей.
ГОСТ 26020-83 – стальные горячекатаные двутавры с параллельными гранями полок.

Размеры

Широкий размерный ряд сечений двутавров позволяет широко применять их в разных частях и узлах стальных конструкции.
Конечно же, в нашем каталоге технических решений, данные изделия присутствуют во всех популярных размерах, поэтому вы всегда можете купить двутавровую балку от производителя под конкретные задачи.

Ширина пололк: от 55 до 400 мм
Высота: от 100 до 1000 мм
Длина: от 2 до 24 м
Толщина: 0.7, 0.8, 1.0, 1.2, 1.5, 2,0, 2,5, 3.0, 4.0 мм

Нормальные двутавры с параллельными полками (Б)

Номер
профиля
двутавра
Высота
h, мм
Ширина полки,
b, мм
Вес,
кг м/п
Кол-во м
в 1 т
Номер
профиля
двутавра
Высота
h, мм
Ширина полки,
b, мм
Вес,
кг м/п
Кол-во м
в 1 т
10Б1 100 55 8,1 123,45 23Б1 230 110 25,8 38,76
12Б2 120 64 10,4 96,15 26Б2 261 120 31,2 38,76
14Б2 140 73 12,9 77,51 30Б2 299 140 36,6 27,32
16Б2 160 82 15,8 63,29 35Б2 349 155 43,3 23,09
18Б2 180 91 18,8 53,19 40Б2 396 165 54,7 18,28
20Б1 200 100 22,4 44,64 45Б2 447 180 67,5 14,81

Широкополочные двутавры с параллельными полками (Ш)

Номер
профиля
двутавра
Высота
h, мм
Ширина полки,
b, мм
Вес,
кг м/п
Кол-во м
в 1 т
Номер
профиля
двутавра
Высота
h, мм
Ширина полки,
b, мм
Вес,
кг м/п
Кол-во м
в 1 т
20Ш1 193 150 30,6 32,68 35Ш3 345 250 91,3 10,95
23Ш1 226 155 36,2 27,62 40Ш3 396 300 123,4 8,10
26Ш2 255 180 49,2 20,33 50Ш4 501 300 221,7 4,51
30Ш3 299 200 68,3 14,64 60Ш4 603 320 234,2 4,27



Сферы применения

Благодаря своей высокой прочности двутавровая балка используется в качестве материала для перекрытий в высоконагруженных конструкциях для прочности и стойкости, защиты от сильного ветра, снега и землетрясений.

Балка двутавровая используется в промышленном и гражданском строительстве. С ее помощью армируют:

      1. Межэтажные перекрытия в многоквартирных домах;
      2. Колонны промышленных зданий;
      3. Фермы перекрытий;
      4. Стволы шахт;
      5. Кровельные конструкции;
      6. Железнодорожные вагоны.
      7. Металлические мосты

      и другие объекты, возводимые на стальном каркасе.

Двутавр применение

Сварные двутавры, в зависимости от места предполагаемого использования, имеют определение буквенное обозначение. Например: широкополочный используется как направляющая опора в несущих конструкциях; колонный, применяется при возведении тяжелых стержневых конструкций; монорельсовый используется в качестве балки для подвесных путей различных кранов: тальфер, мостовой, козловой.

Обычные двутавры применяют для строительства:

  • Цеховых помещений и производств
  • Торговых и развлекательных центров
  • Мостов, тоннелей и эстакад
  • Жилых многоквартирных домов
  • Спортивных сооружений
  • Каменноугольных шахт

Широкая востребованность и высокий спрос на двутавровые балки объясняется прочностью на изгиб и сжатие. Максимальная нагрузка, которую выдерживает металлопрокат такого сечения без видимой деформации, в 30 раз превосходит аналогичный показатель у квадратного профиля!
Двутавры можно встретить в архитектуре почти всех типов конструкций: гражданских, промышленных, военных.

Преимущества

Компания «Астекхоум» предлагает купить двутавр  в Екатеринбурге. Мы сотрудничаем с проверенными производителями и поставщиками металлопроката, поэтому наша продукция отличается повышенными прочностными и эксплуатационными характеристиками.

Мы гарантируем высокое качество, поскольку реализуем только сертифицированный товар. Наша компания осуществляет быструю и недорогую доставку стальной продукции по всем регионам России и в СНГ.

Преимущества двутавров

Основным преимуществом данного типа металлопроката является его прочность и надежность. Однако это далеко не все. Рассмотрим самые важные из них:

  1. Устойчивость к изгибу и сжатию. Благодаря этим преимуществам, двутавр хорошо переносит как постоянные, так и переменные нагрузки и колебания, а следовательно может использоваться в высоконагруженных объектах: мосты, машиностроительные цеха, атомные электростанции, нефтеперерабатывающие заводы и т.д.
  2. Экономичность. Благодаря своей жесткости, двутавровая балка надежно армирует конструкцию объекта, не требуя использования вспомогательных связей и узлов. Вам не потребуется закупать десятки профилей других сечений, чтобы обеспечить устойчивость конструкции. Следовательно, вы сможете сэкономить приличную сумму средств.
  3. Универсальность монтажа. Двутавр можно крепить с помощью сварки, болтовыми соединениями или заклепками. Последний вариант был особенно популярен на заре 20 столетия. Однако, современное сварочное оборудование позволяет добиться очень высокой скорости объединения элементов стальной конструкции и ощутимо сократить сроки сдачи объекта.
  4. Постоянство геометрических характеристик. Так как жесткость двутавра обусловлена его формой, любые изменения в ней привели бы к снижению прочности каркаса и разрушению зданию. Эта проблема исключена при использовании данного вида металлопроката.

Но конечно, как и любой другой строительный материал, двутавровая балка имеет не только достоинства, но и недостатки. Рассмотрим основные из них:

  1. Вес. Особенности конструкции двутавра характеризуются большой массой данного типа металлопроката. При том что его прочностные характеристики заметно возрастают, в сравнении с теми же ЛСТК профилями, однако же он оказывается в 2-3 раза тяжелее.
  2. Трудности доставки и перевозки. Для транспортировки такого массивного металлопроката, а вес стандартной балки №30Б1 составляет 200 кг(!) — придется арендовать серьёзное транспортное средство, а для разгрузки и загрузки потребуется самый настоящий кран.
  3. Низкая устойчивость к коррозии. Углеродистая и низколегированная сталь сильно подвержена ржавчине, поэтому данные материалы должны проходить обязательную обработку защитными покрытиями — цинк, алюминий, ЛКП. И даже после серьезной обработки, черновые балки не рекомендуется использовать в условиях сильной влажности.
  4. Невозможность применения на слишком больших пролетах. При отсутствии дополнительных опор, несущие способности двутавра заметно снижаются. Кроме того, из-за своего веса, для установки двутавров требуется создать прочную систему колонн и массивный фундамент. Иначе высока вероятность разрушения объекта.
  5. Низкая устойчивость к скручиванию. Данный недостаток наблюдается у всех изделий с открытым сечением. Он также есть у ЛСТК профилей, швеллеров и уголков. Устойчивость балки к скручиванию примерно в 400 раз ниже, чем этот же показатель у круглой трубы с такой же площадью сечения. Если каркас вашего объекта будет подвергаться скручиванию, лучше выбрать для армирования другой тип металлопроката.
